Coffret alarmes techniques 8 voies

Centrale d'alarmes techniques 8 entrées

8 alarmes en entrées

Le 8/1 est un coffret d'alarmes techniques à 8 entrées contacts secs et une sortie par relais inverseur
Le 8/1 peut-être utilisé de manière indépendante ou couplé avec un autre coffret pour augmenter la capacité d'un coffret d'alarmes techniques existant

Présentation
:
    Coffret très compact : 140 x 125 x 22 mm en plexiglas

Façade aluminium gravure laser
    Poids 250 grammes

Entrées
    8 entrées individuelles commandées par fermeture de boucle
    La constante de temps des entrées est égale à 0,5 seconde de manière à s'affranchir des perturbations de ligne et éviter les alarmes intempestives

Sorties

    1 Sortie par relais contacts inverseurs

Intensité commutable par sortie: 500 ma typique sous 24 volts

    Valeur maximum à ne pas dépasser 800 ma crête

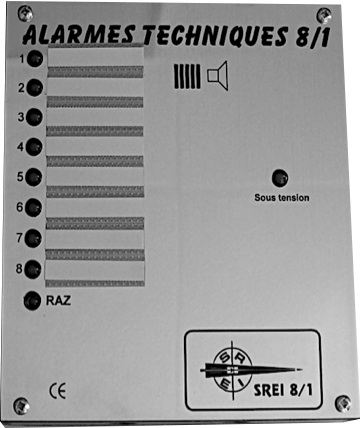

Façade

- 1 voyant " sous tension" (led verte)
- 1 poussoir acquit de l'alarme sonore

- 8 leds rouges hautes luminosités, soit une par zone d'entrée

- 1 Buzzer piezo-céramique (alarme sonore)
- 8 porte-étiquettes (soit un par zone)

Fonctionnement

A) L'apparition d'une alarme provoque :
    l'allumage de la led correspondante et l'activation de l'alarme sonore (buzzer piézo-céramique) et la fermeture du relais de sortie.

Le voyant led ne s'éteint qu'à la disparition de l'alarme.
Une pression sur le poussoir acquit arrête l'alarme sonore.
L'apparition d'une nouvelle alarme renouvelle le processus

B) Si l'alarme continue:
    la signalisation sonore du 8/1 persistera et la led correspondante à alarme restera allumée.
Le relais sortie restera fermé.
Une pression sur le poussoir RAZ arrêtera la signalisation sonore du 8/1 , mais la led restera allumée et le relais sortie restera fermé jusqu'à disparition du défaut.

Nous pouvons adapter ce matériel à la demande, soumettez-nous votre projet
