Ce coffret permet de superviser jusqu'à 16 alarmes techniques via réseau Ethernet TCP/IP. Il est conçu pour les applications industrielles, GTB, sécurité bâtiment, ou détection à distance.
Fonctionnement général
- Les 16 entrées sont reliées à des contacts secs distants via interface Ethernet.

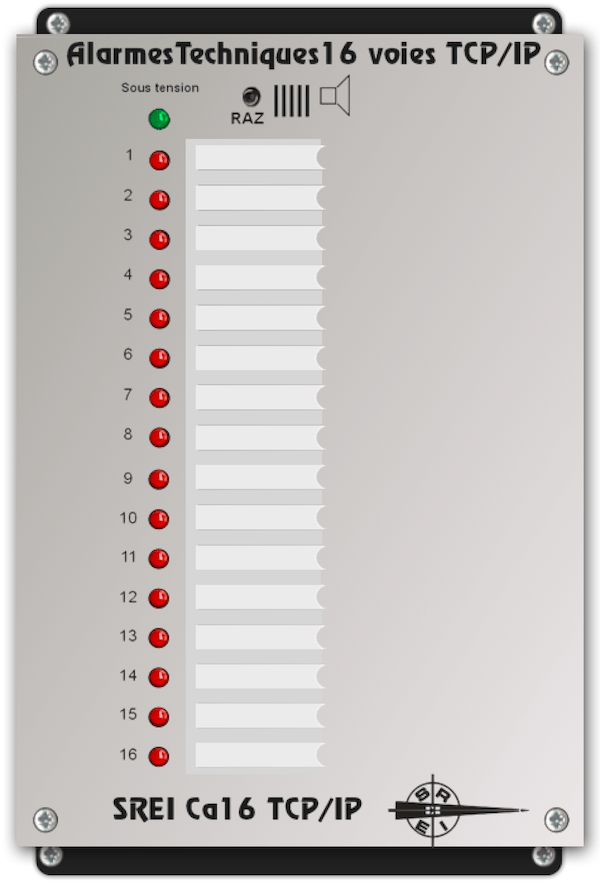

- Chaque entrée active une LED rouge et est mémorisée jusqu'à réarmement manuel.
- Une LED verte indique l'état de connexion au réseau.
- Un relais de sortie est présent pour signal général d'alarme ou perte de liaison.
Caractéristiques techniques
- 16 entrées à contact sec (avec LED dédiées)
- 1 relais de surveillance (NO/NF 200 mA max)
- 1 embase RJ45 Ethernet
- Alimentation : 12 VDC, bornier à vis
- Dimensions : 210 x 150 x 25 mm / Poids : 450 g
Indication d'état
- LED verte clignotante : perte de liaison
- LED verte fixe : liaison Ethernet active
- Alarme active : LED rouge + relais fermé
Programmation
Pour programmer les entrées en ouverture ou fermeture de boucle il faut :
Sur l' Interface 16 Entrées Ethernet TCP/ IP raccorder les entrées "ouverture de boucle" au commun ( les entrées "fermeture de boucle restant non
connectées")
Sur le coffret d'alarme les voyant rouges correspondant s'allument

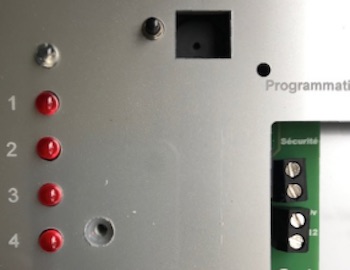

Introduire un tournevis fin ou un attache trombone dans le trou de la programmation.
2 bips retentissent pour signaler la programmation des entrées en mémoire.
programmation alarmes techniques
Tout changement à l'état mémorisé provoque une alarme, allume la led rouge correspondant à l'entrée incriminée, déclenche l'alarme sonore et ferme le relais de
surveillance
1 poussoir Raz permet d'arrêter l'alarme sonore, qui reprendra si une autre entrée vient à changer.

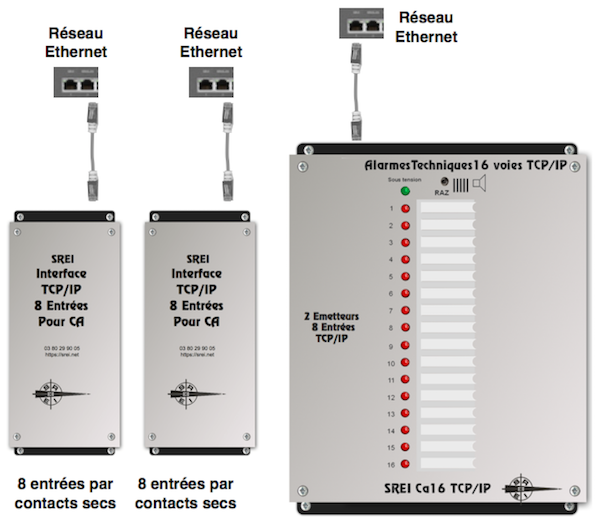

Version avec 2 interfaces 8 voies
- 2 interfaces 8 entrées TCP/IP raccordées
