Coffret alarme CA32 32 entrées compactes
Le CA32 est conçu pour la centralisation de 32 signaux d’alarme dans des environnements industriels, techniques ou critiques. Malgré sa capacité, il conserve une épaisseur très réduite de 26 mm, idéale pour les baies, armoires et murs techniques.
Caractéristiques techniques
Dimensions CA32 et fabrication
Dimensions : 280 x 200 x 26 mm — Poids : 450 g
- Boîtier rigide en plexiglas métallisé
- Façade aluminium brossé gravée au laser
- Carte double face à haute densité, finition professionnelle
Entrées
Entrées par contact sec CA32
- 32 entrées configurables indépendamment (NO ou NC)
- 2 bornes “commun”
- 2 bornes alimentation 12 Vcc (environ 500 mA)
Sortie
Relais de sécurité CA32
- 1 relais général de sécurité
- 500 mA typique sous 24 V (max 800 mA crête)

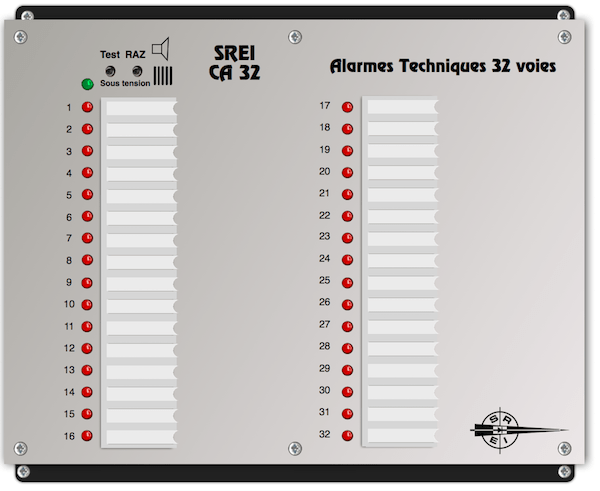

Façade
Signalisation lumineuse CA32
- 1 voyant vert "sous tension"
- 1 bouton pour acquitter le buzzer
- 32 LEDs rouges haute visibilité
- 1 buzzer piezo-céramique
- 32 porte-étiquettes
Programmation
Configuration des entrées CA32
- Strapper les entrées souhaitées en mode "ouverture de boucle"
- Mettre sous tension, activer la programmation via le trou prévu
- Deux bips confirment la programmation
- Détails programmation :
Fonctionnement
Détection et alarme CA32
Lorsqu’une alarme est déclenchée, la LED correspondante s’allume, le buzzer retentit et le relais de sécurité commute. Le bouton frontal coupe le signal sonore mais conserve la LED tant que l’alarme est active.
Ce coffret peut être adapté à des besoins spécifiques ou des applications particulières : ajout d’entrées ou de sorties, personnalisation du câblage ou des
signalisations, intégration de modules de communication (RS232, TCP/IP, Wi-Fi), ou interfaçage avec des équipements existants.
Chaque version sur mesure est conçue en fonction de vos contraintes techniques, qu’il s’agisse de projets industriels, de configurations complexes ou de cahiers des
charges de bureaux d’études.
